Réalisation de maquettes :
chauffe-eau solaire & four solaire.Dans l'atelier, la réalisation est une phase clé :
Jusqu'a présent, pour les élèves, les énergies renouvelables n'étaient qu'un concept plus ou moins virtuel.Avec la réalisation, les élèves utilisent des matériaux conventionnels* , les manipulent, les transforment et réalisent des ensembles fonctionnels.
Le concept devient réel, presque simple à comprendre.
* sauf les panneaux solaires photovoltaique
retour accueil
A chauffe-eau solaire :
le chauffe eau solaire est certainement l'objet le plus facile à réaliser par un amateur, qu'il s'agisse d'une maquette réalisée en milieu scolaire comme dans la cas présent ou d'unchauffe eau solaire domestique .1 Principe : je vous invite à nouveau à visiter ces documents excellents sur le site de la fondation Nicolas Hulot (FNH energie) :
en résumé :
Les
rayons du soleil chauffent une surface métalique, cette énergie élève
la température de l'eau circulant dans un serpentin. Par thermosiphon
(l'eau chaude monte, l'eau froide descend) , cette eau va réchauffer
progressivement le contenu d' un réservoir.
1 Etude :
Le dossier de recherche effectué sur internet a permis aux élèves d'esquisser le cahier des charges.
Le professeur a défini les matérieaux standards utilisables et le dimentionnement :
Afin de rester dans des dimensions raisonnables, la dimension du panneau a été limitée à 0,35m x 0,7 m
soit environ S = 0,25 m2
les élèves ont réalisés les plans de réalisation.
2 Construction :
matériaux utilisés :
- structure du panneau : contre-plaqué marine
- isolant : mousse polyuréthane : epaisseur 5 cm
- panneau absorbant : cuivre sur lequel a été soudé un tuyau de cuivre de 8x10 mm
- verre épaisseur 4 mm
- peinture haute-température
- Bidon de 10 l plastique (y préférer le matal pour une utilisation continue.
photos de la réalisation :
retour accueil
B Four solaire :
Le four solaire est un objet plus rustique, l'utilisation de ce four dans les pays pauvres grâce aux efforts des ONG peut faire croire que cet objet n'est pas fait pour les habitants de nos pays riches ... et pourtant l'exemple ci-dessous montre le contraire
aller sur le site solar cooking (français)

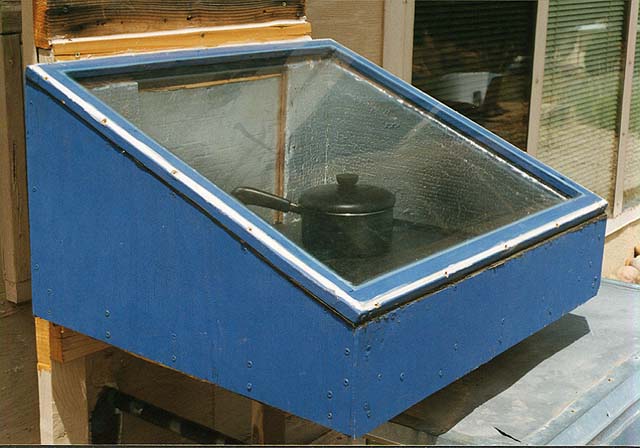

Ce four capte les rayons à l'extérieur, mais il permet de cuisiner à l'intérieur.
Une évidence : four à placer sur le mur Sud de la maison (dans l'hémisphère Nord )

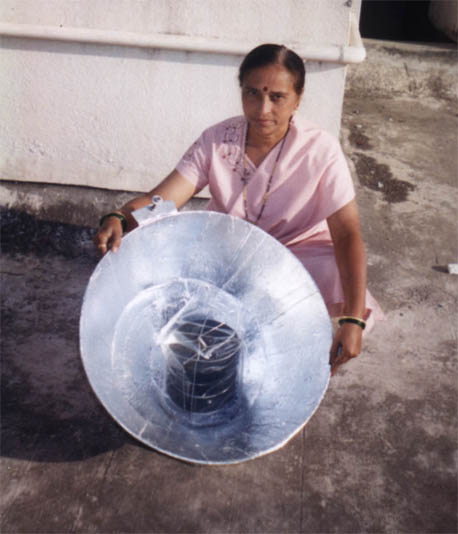

Le choix fut cornélien, après une tentative des élèves pour réaliser un four du type PARVATI (double parabole) :
- autosuiveur du soleil sans mouvement.
- bon rendement
- difficile à réaliser (les maquettes cartons sont rapidement passées à la poubelle !!)
NON REALISE
En final, le choix s'est porté sur un compromis facilité d'exécution / rendement :
four à panneaux repliables :
Notre seul mérite (mais ce n'était pas si simple ) :
réaliser ce four avec des matériaux solides :
- four (boite base) en contre plaqué marine
- panneaux en feuille d'aluminium collées sur des panneaux d' isorel
- charnières métalliques.
REALISE
